EF型高频变压器

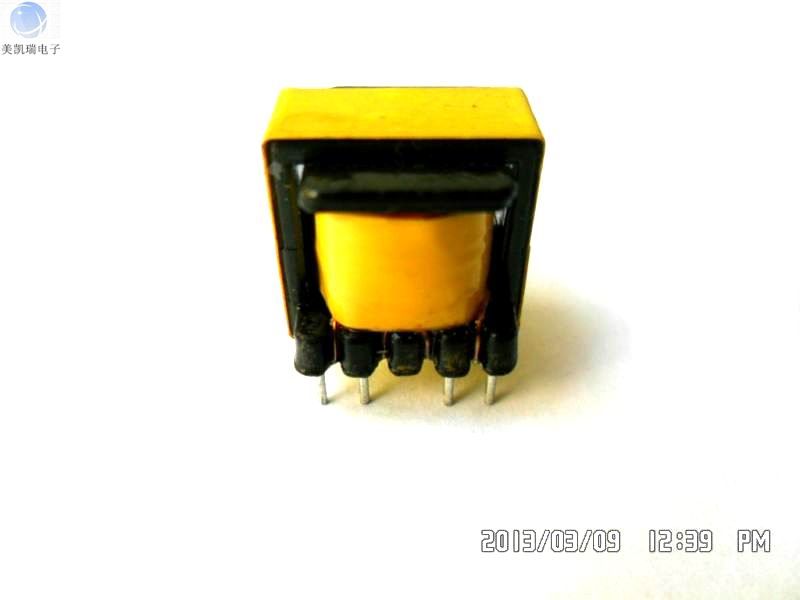

EF12.6高频变压器

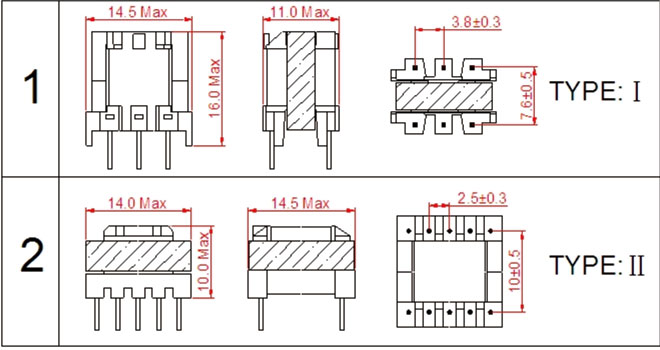

一.EF12.6高频变压器尺寸外观图（单位：mm）

品名	式别	骨架样式	长	宽	高	1边PIN（PIN距）		2边PIN（PIN距）		排距	PIN径
EF12.6-1	立式	I	14.5	11.0	16.0	3	3.8	3	3.8	7.6	Φ0.6
EF12.6-2	卧式	II	14.0	14.5	10.0	3	5.0	3	5.0	10.0	Φ0.6
EF12.6-3	卧式	II	14.0	14.5	10.0	5	2.5	5	2.5	10.0	Φ0.6

以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EF12.6高频变压器。

二.EF12.6高频变压器性能
1.工作频率：20kHz-500KHz
2.输出功率：0.5 to 8 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%

三.EF12.6高频变压器的特点
EF12.6高频变压器具有尺寸小，价格便宜，可靠性高的特点。EF型变压器是基本型的铁氧体磁芯，它们被广泛用于开关电源及和多种电子线路中，振荡方式有全桥，半桥，单端式，谐振式，具有优良的材料特性，适用于典型的变压器结构，EF型磁芯增大了磁芯的截面积，可尽可能地缩小电源整体的体积，利于小型化，可增大输出功率，适用于各种开关电源变压器和阻流线圈。

四.EF12.6高频变压器的应用
EF12.6高频变压器常应用于手机充电器、DC-DC转换器、驱动变压器、数码相机、手持式开关电源充电器等。

五.EF12.6高频变压器价格
EF12.6高频变压器的价格区间一般在0.85 -1.8元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
