电感线圈
高频扼流线圈
高频扼流线圈抗扼交变电流的电感性线圈。利用线圈电抗与频率成正比关系，可扼制高频交流电流，让低频和直流通过。根据频率高低，采用空气芯、铁氧体芯、硅钢片芯等。用于整流时称“滤波扼流圈”；用于扼制声频电流时称“声频扼流圈”；用于扼制高频电流时称“高频扼流圈”。用于“通直流、阻交流”，“通低频、阻高频”的电感线圈叫做高频扼流圈。
扼流线圈的原理通俗地来说就是在电流通过时，线圈产生的磁场因自感会阻碍电流产生的磁场，从而使电流延迟通过。“低频扼流线圈”因延迟的时间比交流电改变方向所需的时间长而阻止交流电通过。“高频扼流线圈”延迟的时间小于低频交流电改变方向所需的时间但大于高频交流电改变方向所需的时间，因而低频交流电可以通过而高频交流电不能通过。
|

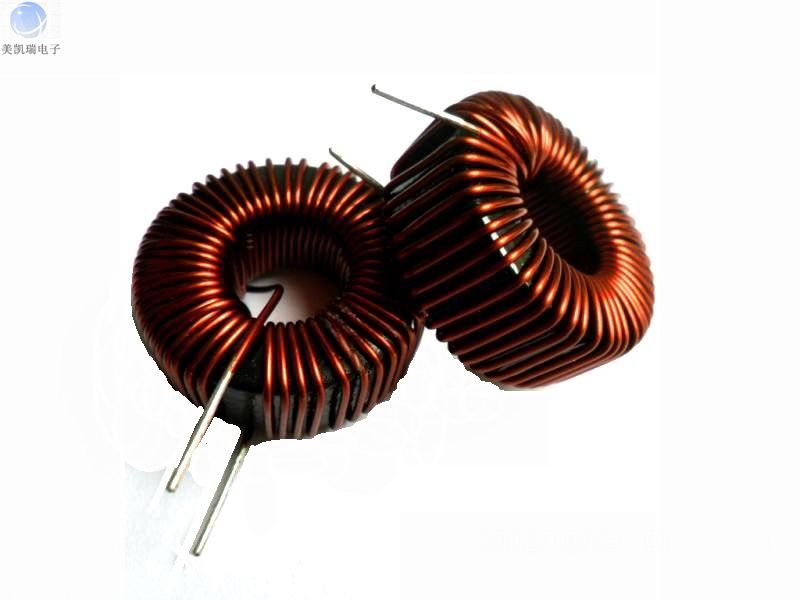

| 产品型号：T2026/3026/5026/6826/8026/10626/13026产品名称：高频扼流圈产品特点：高频扼流线圈的特点：扼流线圈；频率特性优良；良好的衰减特性；选材符合安规格标准；低漏磁(磁损) ；电感系列范围：1mH-50mH以上(共模)、10uH-1mH以上(差模)；工作电压：交流100-250V 50/60Hz以上；额定电流：交流0.1A-30A以上；绝缘耐压：交流/直流500V-4,000V； 适用：电视影像配备(例如电视机和录像机等)、办公自动化配备、音响装置配备、通讯设备、测量仪器、马达及其配备用。放大图片 高频扼流圈的详细资料：高频扼流线圈图型及尺寸( SHAPE AND SIZE) ( 单位 mm ) 型号D (Max)H (Max)A (Max)B额定电流电感量20264.5mm8.0mm8.0mm15.0±3.00.3-0.5A5uH-27uH30267.0mm12.0mm12.0mm15.0±3.00.5-2.0A10uH-140uH502611.5mm18.0mm18.0mm15.0±3.00.2-3.0A1.0uH-680uH682611.5mm24.0mm24.0mm15.0±3.00.2-4.0A5uH-500uH802613.5mm27.0mm27.0mm15.0±3.00.2-5.0A10uH-960uH1062619.5mm36.0mm36.0mm15.0±3.00.5-10.0A30uH-1000uH1302682.0mm42.5mm42.5mm15.0±3.02.0-10.0A30uH-1200uH
|
