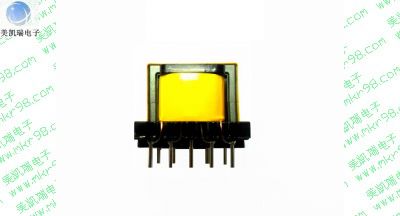

EE19高频变压器
品名 | 式别 | 骨架样式 | 长 | 宽 | 高 | 1边PIN（PIN距） | 2边PIN（PIN距） | 排距 | PIN径 | ||
EE19-1 | 立式 | Ⅰ | 20.0 | 16.5 | 23.0 | 4 | 3.5 | 6 | 2.7 | 12.0 | Φ0.6 |
EE19-2 | 立式 | Ⅰ | 15.0 | 15.0 | 19.0 | 3 | 4.0 | 4 | 4.0 | 11.0 | Φ0.6 |
EE19-3 | 卧式 | Ⅱ | 20.0 | 18.0 | 17.0 | 4 | 3.8/5.0 | 4 | 5.0 | 12.5 | Φ0.6 |
EE19-4 | 卧式 | Ⅱ | 17.0 | 19.0 | 13.5 | 5 | 3.0 | 5 | 3.0 | 12.5 | Φ0.6 |
EE19-5 | 立式 | Ⅲ | 23.0 | 17.0 | 24.0 | 4 | 4.0 | 4 | 4.0 | 10.0 | Φ0.6 |
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EE19高频变压器。
二. EE19高频变压器性能
1.工作频率：20kHz-500KHz
2.输出功率：0.5 to 18 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
EE19高频变压器具有尺寸小，价格便宜，可靠性高的特点。EE型变压器是基本型的铁氧体磁芯，性能稳定，成本低，电流大。广泛应用于电源转换和线路滤波。体积由小到大，满足各种应用电路的需求。 如使用耐温155℃或180℃聚安脂漆包线，可满足不同的温度条件，适用于各种开关电源及逆变器，UPS等。
四. EE19高频变压器的应用
EE19高频变压器常应用于辅助电源变压器、DC-DC转换器、驱动变压器、数码相机、手持式开关电源充电器等。
五. EE19高频变压器价格
EE19高频变压器的价格区间一般在1.5 -2.3元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
