EF型高频变压器

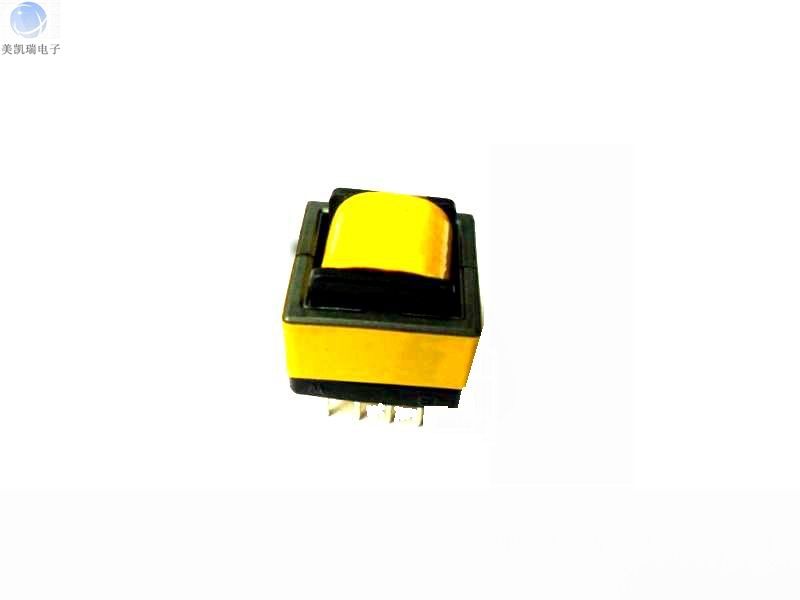

EF16高频变压器

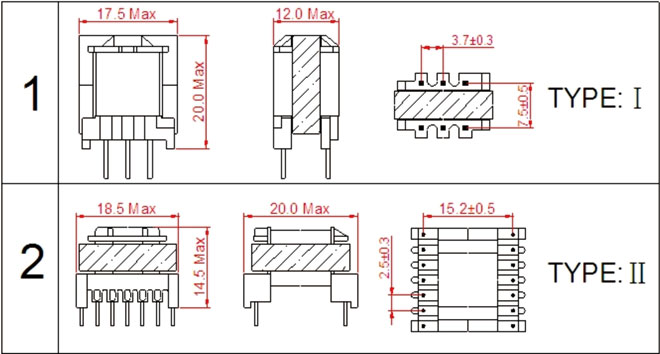

一.EF16高频变压器尺寸外观图（单位：mm）
品名 | 式别 | 骨架样式 | 长 | 宽 | 高 | 1边PIN（PIN距） | 2边PIN（PIN距） | 排距 | PIN径 | ||
EF16-01 | 立式 | I | 17.5 | 12.0 | 20.0 | 3 | 3.7 | 3 | 3.7 | 7.5 | Φ0.6 |
EF16-02 | 卧式 | II | 17.5 | 18.0 | 12.5 | 3 | 3.8 | 3 | 3.8 | 12.6 | Φ0.6 |
EF16-03 | 卧式 | II | 18.5 | 19.0 | 14.5 | 4 | 3.5 | 4 | 3.5 | 15.7 | Φ0.6 |
EF16-04 | 卧式 | II | 18.5 | 20.0 | 14.5 | 7 | 2.5 | 7 | 2.5 | 15.2 | Φ0.6 |
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EF16高频变压器。
二.EF16高频变压器性能
1.工作频率：20kHz-500KHz
2.输出功率：4.0 to 12 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三.EF16高频变压器的特点
EF16高频变压器具有尺寸小，价格便宜，可靠性高的特点。EF型变压器是基本型的铁氧体磁芯，它们被广泛用于开关电源及和多种电子线路中，振荡方式有全桥，半桥，单端式，谐振式，具有优良的材料特性，适用于典型的变压器结构，EF型磁芯增大了磁芯的截面积，可尽可能地缩小电源整体的体积，利于小型化，可增大输出功率，适用于各种开关电源变压器和阻流线圈。
四.EF16高频变压器的应用
EF16高频变压器常应用于手机充电器、DC-DC转换器、驱动变压器、数码相机、手持式开关电源充电器等。
五.EF16高频变压器价格
EF16高频变压器的价格区间一般在1.7-2.5元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
