电感线圈

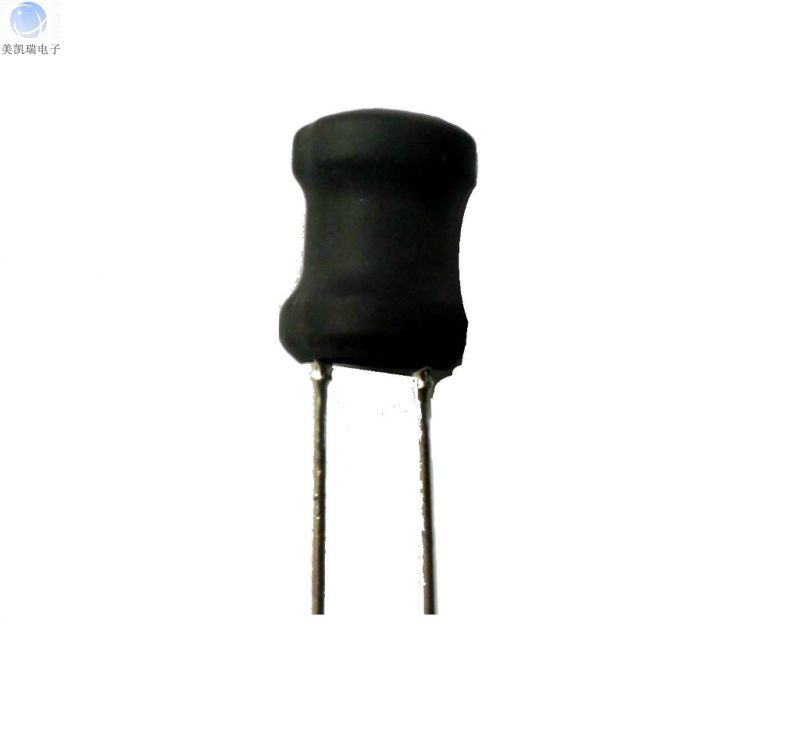

工字形电感
一. DR2W工字形电感尺寸外观图（单位：mm）
品名 | A | B | C | D(±0.5) | 脚径(±0.05) |
DR2W3*4 | 3.5 | 4.5 | 10 | 3.0 | 0.5 |
DR2W4*6 | 4.5 | 6.5 | 10 | 3.0 | 0.5 |
DR2W6*8 | 6.5 | 8.5 | 10 | 5.0 | 0.5 |
DR2W8*8 | 8.5 | 8.5 | 10 | 5.0 | 0.5 |
DR2W8*10 | 8.5 | 10.5 | 10 | 5.0 | 0.5 |
DR2W9*12 | 9.5 | 12.5 | 10 | 5.0 | 0.5 |
DR2W10*12 | 10.5 | 12.5 | 10 | 5.0 | 0.5 |
DR2W10*16 | 10.5 | 16.5 | 10 | 5.0 | 0.5 |
DR2W12*16 | 12.5 | 16.5 | 10 | 7.5 | 0.5 |
DR2W16*18 | 16.5 | 18.5 | 10 | 10.0 | 0.5 |
以上为公司常用样式，其它款式暂未列入其中，如有需求，欢迎来电咨询！本公司可按客户要求定制各种规格DR2W工字形电感。
二. DR2W工字形电感性能
1.工作频率：40kHz-5MHz
2.工作温度：-40℃ to +125℃
3.储存温度：-25℃ to +85℃
4.储存湿度：30 to 95%
三. DR2W工字形电感的特点
DR2W工字形电感具有高功率及高磁饱和性,低阻抗、体积小、安装简单、的特点。工字形电感不仅体积小,且安装便捷属于插件型电感,占用空间小;高Q值因素;分布电容较小;自共振频率较高；特殊导针结构，不易产生闭路现象；用PVC或UL热缩套管保护；并可用于自动插件机器；应用较为广泛。
四. DR2W工字形电感的应用
DR2W工字形电感常应用于扼流圈、滤波电感、储能电感、EMI差模电感、升压电感、振荡电感、RF射频等。
五. DR2W工字形电感价格
DR2W工字形电感的价格区间一般在0.20-0.60元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
