电感线圈
共模电感
共模电感是开关电源,变频器、UPS电源,电子整流器等设备中的一个重要部分。 其工作原理:当工作电流流过两个绕向相反线圈时产生两个相互抵消的磁场H1、H2此时工作电流主要受线圈欧姆电阻以及可忽略不计的工作频率下小漏电感的阻尼。 如果有干扰信号流过线圈时线圈即呈现出高阻抗产生很强的阻尼效果达到衰减干扰信号作用。
产品具体电感量,电流等数据可以根据客户要求定制生产。
产品特点:电感线圈的特点:扼流线圈;频率特性优良;良好的衰减特性;选材符合安规格标准;低漏磁(磁损) ;电感系列范围:1mH-50mH以上(共模)、10uH-1mH以上(差模);工作电压:交流100-250V 50/60Hz以上;额定电流:交流0.1A-30A以上;绝缘耐压:交流/直流500V-4,000V; 适用:电视影像配备(例如电视机和录像机等)、办公自动化配备、音响装置配备、通讯设备、测量仪器、马达及其配备用。

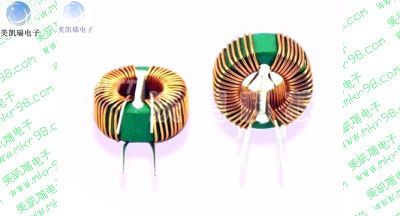

放大图片 电感线圈的详细资料:电感线圈图型及尺寸:
型号 | D (Max) | H (Max) | A (Max) | B | 额定电流 | 电感量 |
T2026 | 4.5mm | 8.0mm | 8.0mm | 15.0±3.0 | 0.3-0.5A | 5mH-27mH |
T3026 | 7.0mm | 12.0mm | 12.0mm | 15.0±3.0 | 0.5-2.0A | 10mH-140mH |
T5026 | 11.5mm | 18.0mm | 18.0mm | 15.0±3.0 | 0.2-3.0A | 1.0mH-680mH |
T6826 | 11.5mm | 24.0mm | 24.0mm | 15.0±3.0 | 0.2-4.0A | 5mH-500mH |
T8026 | 13.5mm | 27.0mm | 27.0mm | 15.0±3.0 | 0.2-5.0A | 10mH-960mH |
T10626 | 19.5mm | 36.0mm | 36.0mm | 15.0±3.0 | 0.5-10.0A | 30mH-1000mH |
T13026 | 82.0mm | 42.5mm | 42.5mm | 15.0±3.0 | 2.0-10.0A | 30mH-1200mH |
