EF型高频变压器
EF25高频变压器

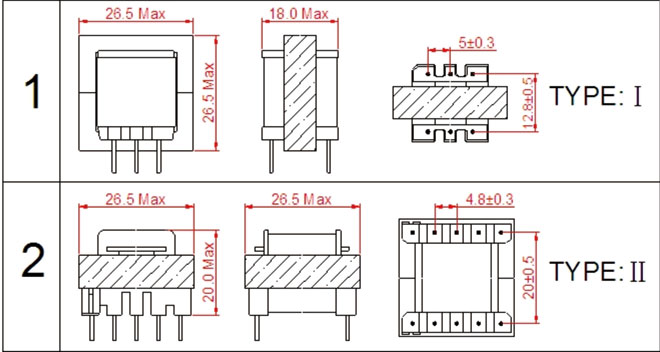

一.EF25高频变压器尺寸外观图（单位：mm）
品名 | 式别 | 骨架样式 | 长 | 宽 | 高 | 1边PIN（PIN距） | 2边PIN（PIN距） | 排距 | PIN径 | ||
EF25-01 | 立式 | I | 26.5 | 18.0 | 26.5 | 3 | 5.0 | 3 | 5.0 | 12.8 | Φ0.8 |
EF25-02 | 立式 | I | 28.0 | 18.0 | 28.0 | 5 | 4.8 | 5 | 4.8 | 13.0 | Φ0.8 |
EF25-03 | 卧式 | Ⅱ | 26.5 | 26.5 | 20.0 | 4 | 5.0 | 4 | 5.0 | 20.2 | Φ0.8 |
EF25-04 | 卧式 | Ⅱ | 26.5 | 26.5 | 20.0 | 5 | 4.8 | 5 | 4.8 | 20.0 | Φ0.8 |
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EF25高频变压器。
二.EF25高频变压器性能
1.工作频率：20kHz-500KHz
2.输出功率：10 to 35 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三.EF25高频变压器的特点
EF25高频变压器具有尺寸小，价格便宜，可靠性高的特点。EF型变压器是基本型的铁氧体磁芯，它们被广泛用于开关电源及和多种电子线路中，振荡方式有全桥，半桥，单端式，谐振式，具有优良的材料特性，适用于典型的变压器结构，EF型磁芯增大了磁芯的截面积，可尽可能地缩小电源整体的体积，利于小型化，可增大输出功率，适用于各种开关电源变压器和阻流线圈。
四.EF25高频变压器的应用
EF25高频变压器常应用于DC-DC转换器、驱动变压器、PFC电感、手持式开关电源充电器等。
五.EF25高频变压器价格
EF25高频变压器的价格区间一般在2.5-3.5元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
