EPC型高频变压器

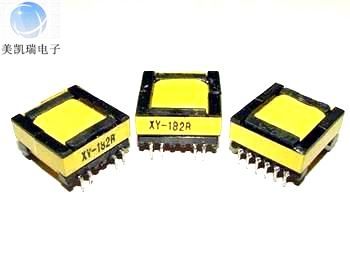

EPC19高频变压器

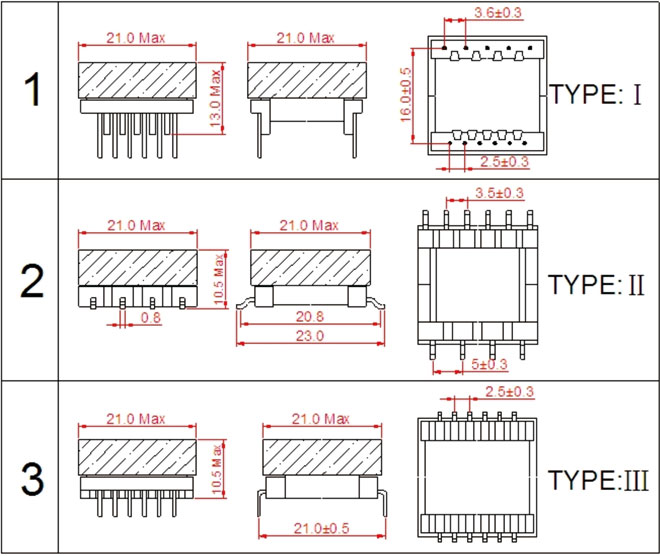

一.EPC19高频变压器尺寸外观图（单位：mm）
品名 | 式别 | 骨架样式 | 长 | 宽 | 高 | 1边PIN（PIN距） | 2边PIN（PIN距） | 排距 | PIN径 | ||
EPC19-01 | 卧式 | Ⅰ | 21.0 | 21.0 | 13.0 | 5 | 3.6 | 6 | 2.5 | 16.0 | Φ0.6 |
EPC19-02 | 卧式 | Ⅱ | 21.0 | 21.0 | 10.5 | 4 | 3.5 | 6 | 5.0 | 23.0 | Φ0.8 |
EPC19-03 | 卧式 | III | 21.0 | 21.0 | 10.5 | 6 | 2.5 | 6 | 2.5 | 21.0 | Φ0.7 |
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EPC19高频变压器。
二.EPC19高频变压器性能
1.工作频率：20kHz-500KHz
2.输出功率：8 to 25 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三.EPC19高频变压器的特点
EPC19高频变压器具有尺寸小，价格便宜，可靠性高的特点。EPC型变压器是为了适应超薄型开关电源而设计的一款高频变压器。它拥有扁型的铁氧体磁芯，它的形状能同时满足电源变压器高功率的要求和超薄体积的要求，同样也能适应开关电源在温升方面的要求，但对PCB板的要求会提高；它比EPD型变压器在线包空间上有提高，同时EMI性能和漏感、辐射等参数均优于EFD型变压器，其它性能接近于EE型和EC型变压器。
四.EPC19高频变压器的应用
EPC19高频变压器常应用于DC-DC转换器、驱动变压器、辅助电源变压器、升压电路变压器、移动设备变压器等。
五.EPC19高频变压器价格
EPC19高频变压器的价格区间一般在2.5 -3.5元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
