EFD型高频变压器

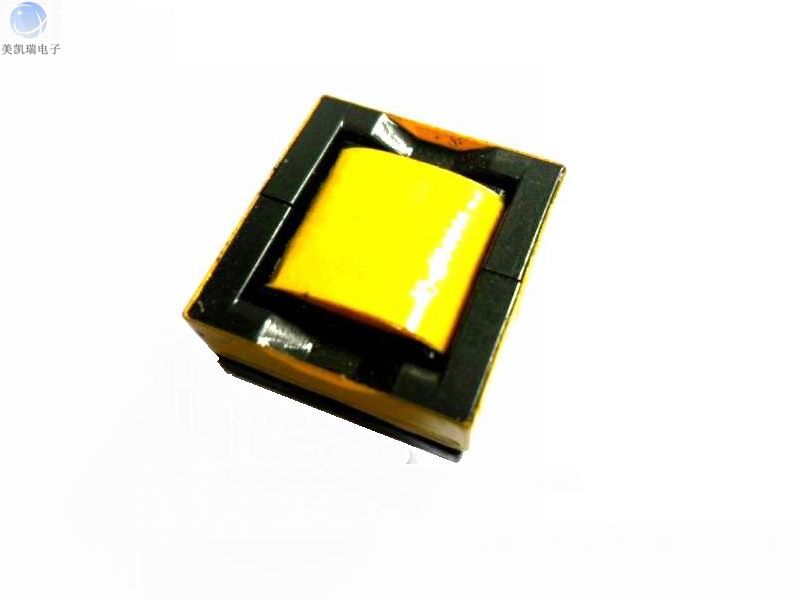

EFD25高频变压器
一.EFD25高频变压器尺寸外观图（单位：mm）
品名 | 式别 | 骨架样式 | 长 | 宽 | 高 | 1边PIN（PIN距） | 2边PIN（PIN距） | 排距 | PIN径 | ||
EFD25-01 | 卧式 | Ⅰ | 26.0 | 27.0 | 14.0 | 5 | 5.0 | 5 | 5.0 | 22.5 | Φ0.8 |
EFD25-02 | 卧式 | Ⅱ | 26.0 | 26.5 | 13.5 | 5 | 5.0 | 5 | 5.0 | 28.6 | Φ1.1 |
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EFD25高频变压器。
二.EFD25高频变压器性能
1.工作频率：20kHz-500KHz
2.输出功率：15 to 50 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三.EFD25高频变压器的特点
EFD25高频变压器具有尺寸小，高度低，价格便宜，可靠性高的特点。EFD型变压器是为了适应超薄型开关电源而设计的一款高频变压器。它拥有扁型的铁氧体磁芯，它的形状能同时满足电源变压器高功率的要求和超薄体积的要求，同样也能适应开关电源在温升方面的要求，但对PCB板的要求会提高；其它性能接近于EE型和EC型变压器。
四.EFD25高频变压器的应用
EFD25高频变压器常应用于DC-DC转换器、驱动变压器、升压变压器、手持式开关电源充电器等。
五.EFD25高频变压器价格
EFD25高频变压器的价格区间一般在3.0-6.5元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
