EI型高频变压器

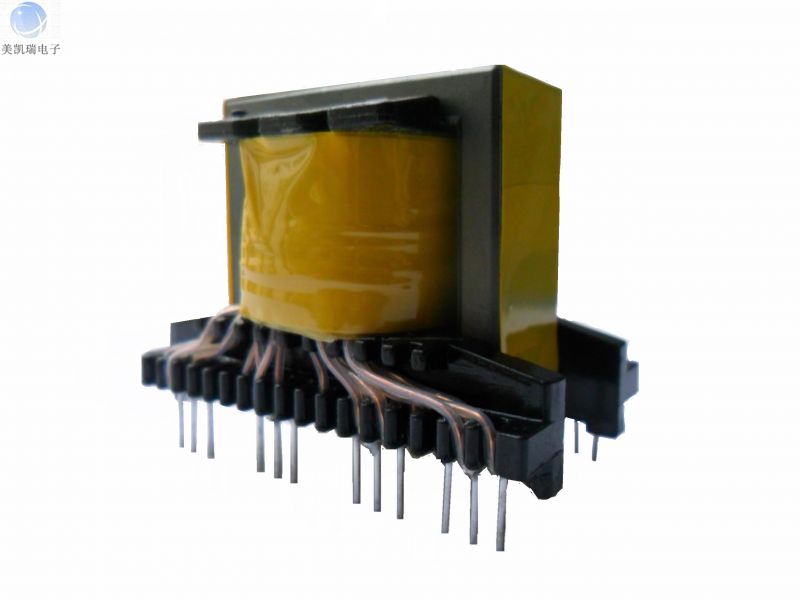

EI33高频变压器

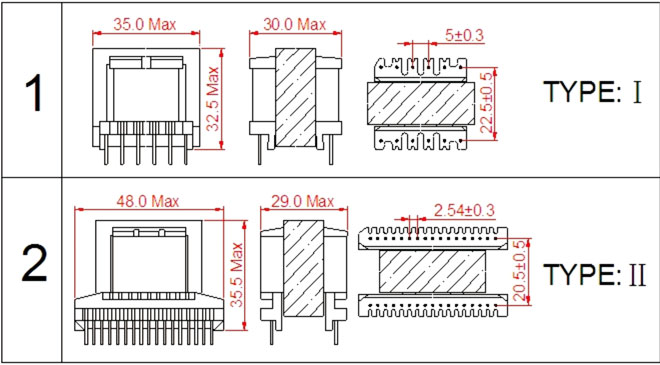

一、EI33高频变压器尺寸外观图（单位：mm）
品名 | 式别 | 骨架样式 | 长 | 宽 | 高 | 1边PIN（PIN距） | 2边PIN（PIN距） | 排距 | PIN径 | ||
EI33-1 | 立式 | Ⅰ | 35.0 | 30.0 | 32.5 | 6 | 5.0 | 6 | 5.0 | 22.5 | Φ0.8 |
EI33-2 | 立式 | Ⅰ | 36.0 | 30.0 | 32.5 | 7 | 5.0 | 7 | 5.0 | 22.5 | Φ0.8 |
EI33-3 | 立式 | Ⅰ | 40.0 | 30.0 | 32.5 | 8 | 5.0 | 8 | 5.0 | 22.5 | Φ0.8 |
EI33-4 | 立式 | Ⅰ | 45.0 | 30.0 | 32.5 | 9 | 5.0 | 9 | 5.0 | 22.5 | Φ0.8 |
EI33-5 | 立式 | Ⅱ | 48.0 | 29.0 | 35.5 | 17 | 2.54 | 17 | 2.54 | 20.5 | Φ0.7 |
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EI33高频变压器。
二、EI33高频变压器性能
1.工作频率：20kHz-500KHz
2.输出功率：30 to 80 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
EI33高频变压器具有尺寸小，价格便宜，可靠性高的特点。EI型变压器是基本型的铁氧体磁芯，它们被广泛用于开关电源及和多种电子线路中，振荡方式有全桥，半桥，单端式，谐振式，具有优良的材料特性，适用于典型的变压器结构，EI型高频变压器适用范围广，工作频率高，工作电压范围宽，输出功率大，热稳定性能高。适用于各种开关电源变压器和阻流线圈。
四、EI33高频变压器的应用
EI33高频变压器常应用于DC-DC转换器、变频器驱动变压器、高频电磁感应加热设备。
五、EI33高频变压器价格
EI33高频变压器的价格区间一般在4.0 -18元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
