电感线圈

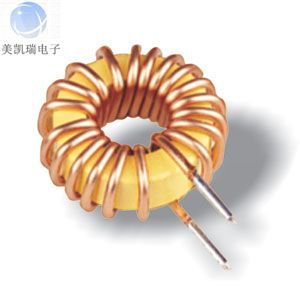

环形铁粉芯电感
环型铁粉芯电感广泛应用于电源转换和线路滤波。铁粉芯在50~10000Hz,尤其是在50~1000Hz的频带上性能良好,可以替代传统硅钢叠层磁芯。体积由小到大,满足各种应用电路的需求。 电感范围:1uH-50uH共模电感;10uH-1mH差模电感;如使用耐温130或180度聚安脂漆包线,可满足不同的温度条件要求。
铁粉芯系列:AL为磁芯单圈电感量。
-1材(蓝色/灰色),AL:20nH,居里温度:280 产品规格:T25-T650(外径6.5mm-165mm)
-2材(红色/灰色), AL:10nH,居里温度:95 产品规格:T25-T650(外径6.5mm-165mm)
-3材(灰色/灰色), AL:35nH,居里温度:370 产品规格:T25-T650(外径6.5mm-165mm)
-6材(黄色/灰色), AL:8.5nH ,居里温度:35 产品规格:T25-T650(外径6.5mm-165mm)
-7材(白色/灰色), AL:9nH, 居里温度:30 产品规格:T25-T650(外径6.5mm-165mm)
-8材(黄色/红色), AL:35nH,居里温度:255 产品规格:T25-T650(外径6.5mm-165mm)
-10材(黑色/灰色),AL:6nH, 居里温度:150 产品规格:T25-T650(外径6.5mm-165mm)
-15材(红色/白色),AL:25nH,居里温度:190 产品规格:T25-T650(外径6.5mm-165mm)
-18材(浅绿/红色),AL:55nH,居里温度:385 产品规格:T25-T650(外径6.5mm-165mm)
-26材(黄色/白色),AL:75nH,居里温度:825 产品规格:T25-T650(外径6.5mm-165mm)
-28材(灰色/浅绿),AL:22nH,居里温度:415 产品规格:T25-T650(外径6.5mm-165mm)
-33材(灰色/黄色),AL:33nH,居里温度:635 产品规格:T25-T650(外径6.5mm-165mm)
-38材(灰色/黑色),AL:85nH,居里温度:955 产品规格:T25-T650(外径6.5mm-165mm)
-40材(浅绿/黄色),AL:60nH,居里温度:950 产品规格:T25-T650(外径6.5mm-165mm)
-45材(黑色/黑色),AL:100nH, 居里温度:1040 产品规格:T25-T650(外径6.5mm-165mm)
-52材(浅绿/蓝色),AL:75nH,居里温度:650 产品规格:T25-T650(外径6.5mm-165mm)
|
产品特点:环型铁粉芯电感;频率特性优良;良好的衰减特性;选材符合安规格标准;低漏磁(磁损) ;工作电压:交流100-250V ;额定电流:交流0.1A-30A;绝缘耐压:交流/直流500V-4,000V; 适用:电视影像配备(例如电视机和录像机等)、办公自动化配备、音响装置配备、通讯设备、测量仪器、马达及其配备用的滤波电感和扼流线圈。
|
