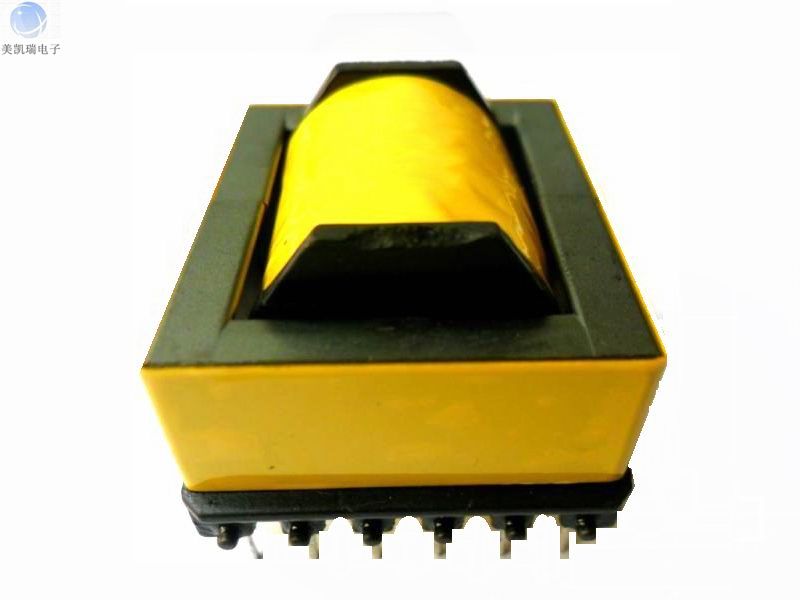

EC2828高频变压器
一. EC2828高频变压器尺寸外观图（单位：mm）
品名 | 式别 | 样式 | 长 | 宽 | 高 | 1边PIN（PIN距） | 2边PIN（PIN距） | 排距 | PIN径 | ||
EC/ER28-1 | 立式 | Ⅰ | 29.5 | 24.0 | 36.5 | 5 | 5.0 | 5 | 5.0 | 17.5 | Φ0.8 |
EC/ER28-2 | 卧式 | II | 31.5 | 38.0 | 26.5 | 6 | 5.0 | 6 | 5.0 | 30.0 | Φ0.8 |
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EC2828高频变压器。
二.EC2828高频变压器性能
1.工作频率：20kHz-500KHz
2.输出功率：30 to 150 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三.EC2828高频变压器的特点
EC2828高频变压器具绕制方便，价格适中，可靠性高的特点。EC/ER2828高频变压器是基本型的铁氧体磁芯，它们被广用于开关电源及和多种电子线路中，振荡方式有全桥，半桥，单端式，谐振式，推挽式线路等，具有优良的材料特性，适用于典型的变压器结构，EC/ER磁芯的圆柱型中心柱，使之绕线较为容易，并增大了绕组的截面积，可增大输出功率，适用于各种开关电源变压器和阻流线圈。
四.EC2828高频变压器的应用
EC2828高频变压器常应用于主变压器、LLC谐振电感、DC-DC转换器、开关电源充电器等。
五.EC2828高频变压器价格
EC2828高频变压器的价格区间一般在3.5-4.5元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
